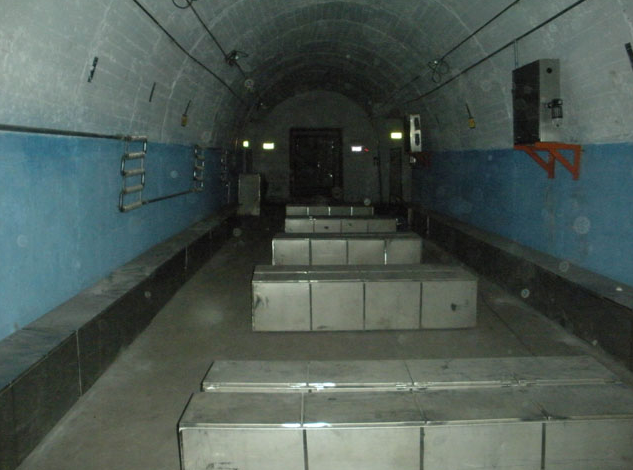

避难硐室是专为煤矿井下设计的一种全新救援高科技设备，可有效的保障矿井人员的生命安全，能抵御高温高压冲击、压砸、持续高温、有毒有害气体破坏和侵袭等井下灾害事故。产品设计新颖、结构牢固耐用、安装简单直观，维护方便、整体的可靠性高、实用性强。硐室内设备均采用人工控制，可实时监测和控制硐室内气体含量，并给予相应的补充或净化。操作简单可靠。避难硐室能容纳额定人员数量，并为遇险矿工提供快速进入的方便条件，能保护和满足避难人员额定时间内的生命安全和生存需求；是灾害事故求援求生的重要工具。

1、系统组成：

1）避难硐室：分为过渡空间、生存空间和设备空间；

2）通讯系统：矿用防爆电话。

3）氧气供给保障系统：压风供氧、压缩氧供氧、压缩氧自救器供氧；

4）温度、湿度调节和空气净化系统：气动式净化制冷一体装置；

5）生存保障系统：食物、水、医疗药品、 苏生器和正压氧呼吸器等；

6）废物处理系统：航空干式防臭马桶；

7）急救系统：苏生供氧系统和急救包等；

8）环境监测系统：救生舱用O2传感器、救生舱用CO传感器、救生舱用CO2传感器、救生舱用CH4传感器、温、湿度表、微压差仪和多功能气体测定仪；

9）动力保障系统：60L压缩空气提供净化制冷所需足够的动力，同时提供呼吸所用空气；

10）人员定位系统：人员定位读卡器，人员定位分站及电源；

11）视频监控系统：摄像仪和光纤电缆；

12）照明系统：防爆灯和军用荧光棒等；

13）泄压排气系统：自动安全泄压阀；

14）供水排水系统：供水阀，饮用水管，防爆地漏，风动排沙排污潜水泵。

2、主要功能

1）在矿难发生时能给未能逃离矿井的遇险人员提供临时避难场所；

2）能给遇险人员提供一定时间可靠的生存环境（包括空气、食物、水等）；

3）硐室内能及时给井下遇难受伤的人员提供急救处理。

4）硐室内温湿度和硐室内空气质量通过温湿度调节系统和空气净化系统来调节;

5）硐室内外的监测系统可以实时进行检测。

6）硐室内的通讯系统和井上监控室相连，可以及时和井上联络。

7）硐室内供氧，气幕和硐室内压力补给系统具有自动和手动双重控制，便于紧急情况下及时切换。

8）硐室内配备有可以完成生理废物排泄的场所。

3、主要技术性能指标

1）额定人数：30～100人

2）额定防护时间：96小时

3）安全防护系数：1.2

4）启动时间：<20秒

5）抗冲击能力：1.0Mpa

6）瞬间耐高温：1200℃

7）持续耐高温能力： 60℃  96小时

8）最大耐水压能力：0.2Mpa

4、主要技术优势

1）自动化气幕启动：当井下避难人员进入硐室，打开防护密闭门时，硐室内的气幕装置自动启动。当关上防护密闭门时，气幕装置自动停止。防止避险人员进入硐室时，外部的有毒有害气体进入硐室。

2）氧气供给系统：硐室内配置的氧气调节系统能实时的调节硐室内的氧气含量。当氧气含量高于23%或者低于18%时，通过氧气流量计控制硐室内氧气的浓度，实时的控制硐室内的氧气含量，保证硐室内的氧气含量18%-23%之间。

3）硐室补压系统：自动调节硐室内压力，当硐室内压力高于500Pa时，泄压装置开始自动泄压，直到200Pa时停止泄压。当硐室内压力低于100Pa时，自动补压系统开始自动补压，保证硐室内压力维持在100Pa。

4）针对透水性煤矿，我单位专门设计研发了水下无限米深排气系统，保证硐室内压力维持在200Pa，同时防止硐室内进水安装有风动排沙排污潜水泵和防爆防毒地漏，有限防止硐室内形成水患。

5）采用国际先进的无源化技术，由于国内现在无大容量电池安标的情况下，使用无源化的气动方式来解决硐室内的动力问题。
